详细介绍

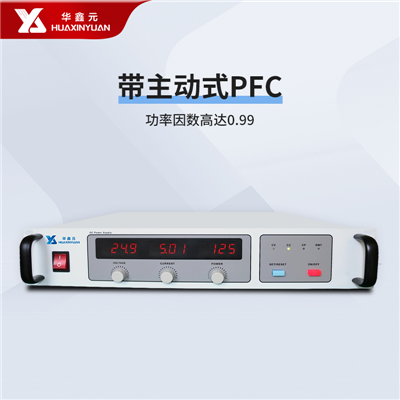

•带主动式PFC，功率因数高达0.99。

•宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的1.5倍。

•采用高频LLC多谐振逆变，整机效率高达92%。

•支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。

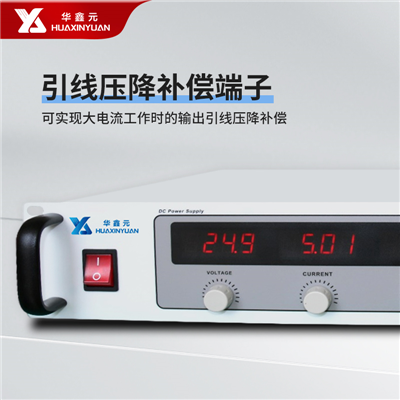

•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。

•配有放电电路(在1s内Uout< 10V)。

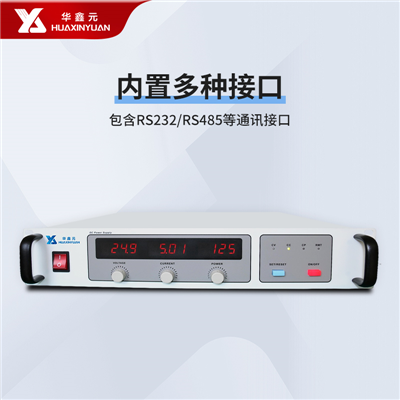

•内置多种接口,包含RS232/RS485等通讯接口。

•内置远程模拟控制接口（选配）。

•支持SCPI指令语言。

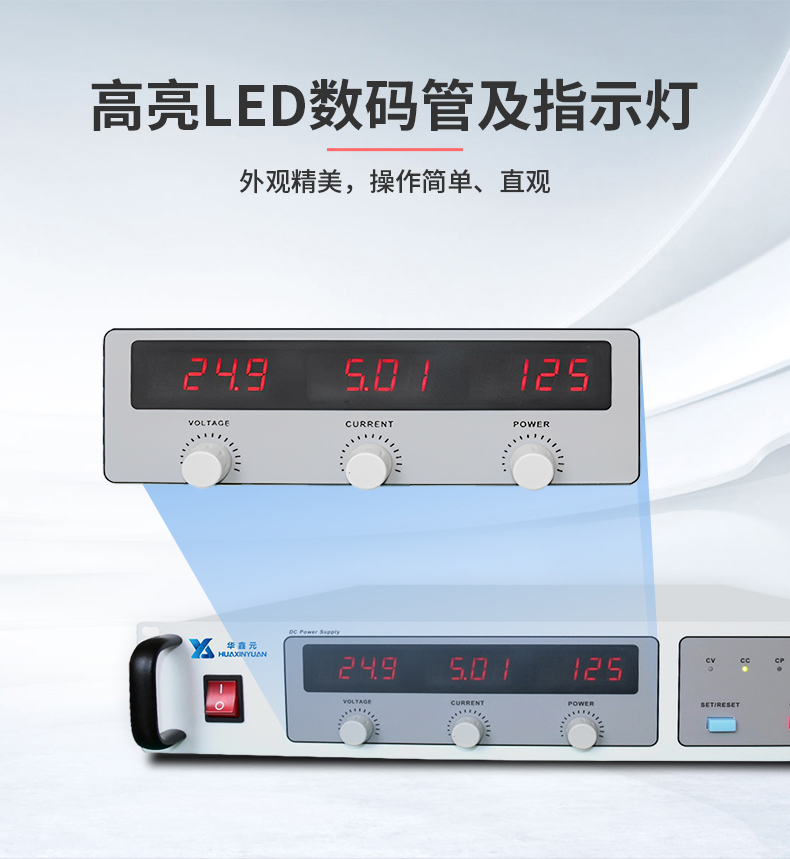

•显示采用高亮LED数码管及指示灯，外观精美，操作简单、直观。

•内置电压反向保护模块，可以适用于变压器、电机等各种感性负载（选配）。

放电电路

本系列电源设备内部全部都配有放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后1S之内降至10VDC以下，确保人体安全。

模拟控制接口

产品后面板上装有一隔离模拟接口端子。在模拟输入脚上接上0~10V或0~5V电压，可设置0~100%的输出电压、电流、功率。模拟输出脚输出0~10V或0~5V电压对应0~100%的输出电压、电流，实现输出电压与电流的监控功能。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

保护功能

为保护客户的连接设备，可给产品设定一过压保护极限值(OVP)，以及过流(OCP)与过功率(OPP)保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号。本产品还有过温保护，如果产品过热，它会关断直流输出，保障待测物和电源的安全。

宽范围输出

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多种规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如下图所示：

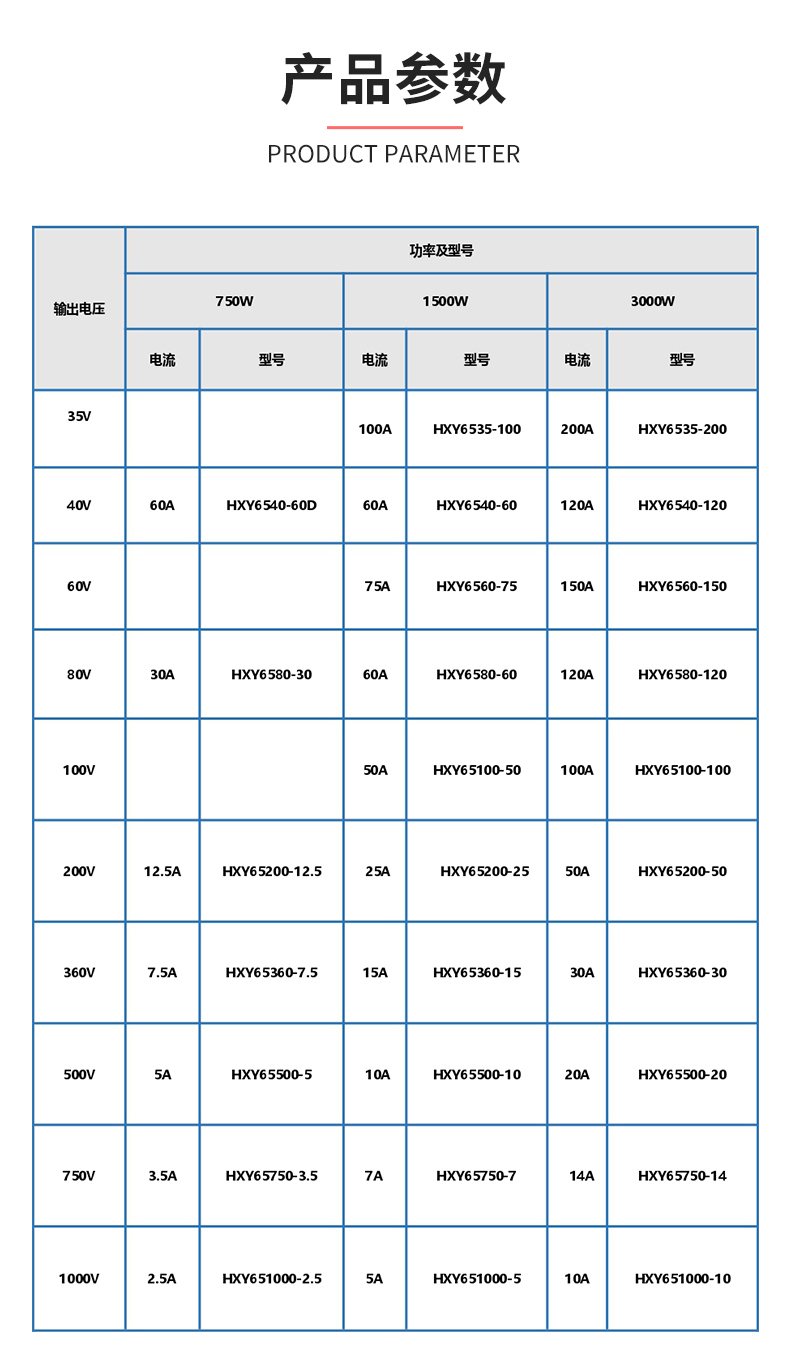

HXY6500全系列2U单机选型(不支持并机)

型号		HXY6535-100	HXY6535-200	HXY6540-60D	HXY6540-60	HXY6540-120
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~35V	0~35V	0~40V	0~40V	0~40V
	电流	0~100A	0~200A	0~60A	0~60A	0~120A
	功率	0~1.5KW	0~3kW	0~750W	0~1.5kW	0~3kW
	效率	≤92%	≤92%	≤92%	≤92%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	15mVrms	15mVrms	15mVrms	15mVrms	15mVrms
	P-P (20Hz-20MHz)	150mVpp	150mVpp	150mVpp	150mVpp	150mVpp
源效应	电压	≤0.04%FS (±10%ΔU_AC输入)
	电流	≤0.1%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.1%FS（0-100%的负载调整率）
	电流	≤0.3%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.4%FS 0~5V: ≤0.8%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485等通讯接口
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）

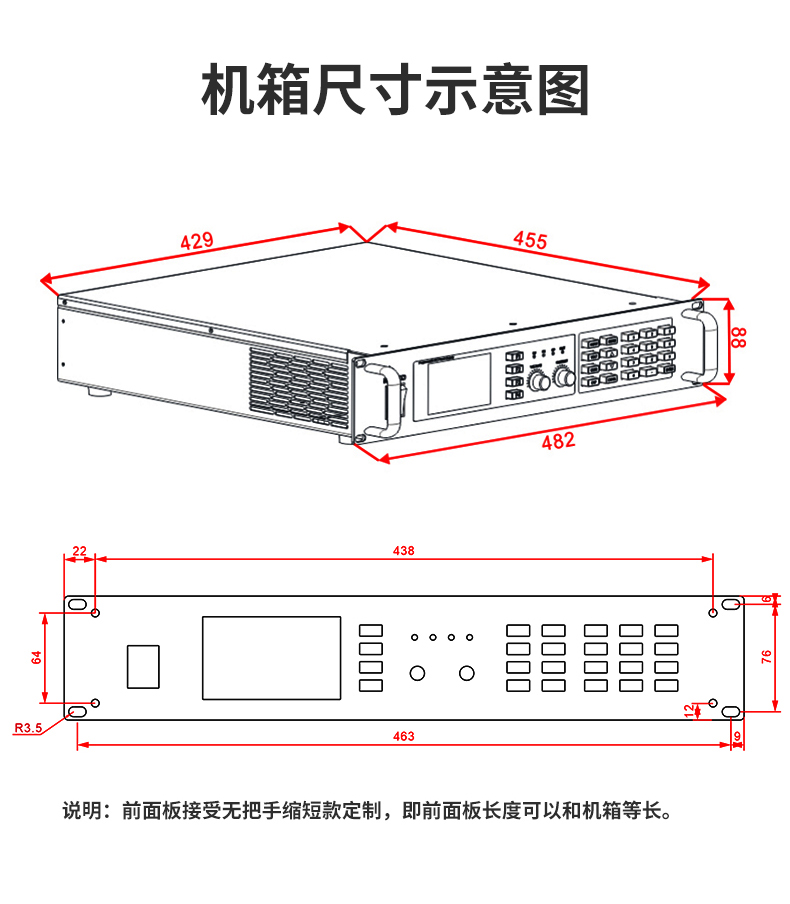

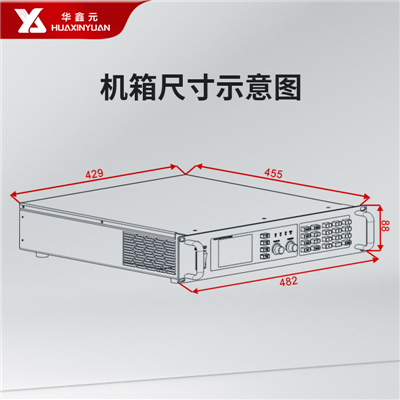

体积W×D×H(mm)		82mm×530mm×88mm		82mm×455mm×88mm 标准机箱 2U
重量		11.5kg	14.8kg	9.6kg	10.8kg	13.5kg

型号		HXY6560-75	HXY6560-150	HXY6580-30	HXY6580-60	HXY6580-120
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~60V	0~60V	0~80V	0~80V	0~80V
	电流	0~75A	0~150A	0~30A	0~60A	0~120A
	功率	0~1.5W	0~3kW	0~750W	0~1.5kW	0~3kW
	效率	≤92%	≤92%	≤92%	≤92%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	20mVrms	20mVrms	20mVrms	20mVrms	20mVrms
	P-P (20Hz-20MHz)	200mVpp	200mVpp	200mVpp	200mVpp	200mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232或RS485
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔:<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×455mm×88mm 标准机箱，高度2U
重量		10.8kg	13.5kg	9.6kg	10.8kg	13.5kg

型号		HXY65100-50	HXY65100-100	HXY65200-12.5	HXY65200-25	HXY65200-50
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~100V	0~100V	0~200V	0~200V	0~200V
	电流	0~50A	0~100A	0~12.5A	0~25A	0~50A
	功率	0~1.5kW	0~3kW	0~750W	0~1.5kW	0~3kW
	效率	≤93%	≤93%	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	23mVrms	23mVrms	30mVrms	30mVrms	30mVrms
	P-P (20Hz-20MHz)	200mVpp	200mVpp	270mVpp	270mVpp	270mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232或RS485
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×455mm×88mm (W×H×D) 标准机箱，高度2U
重量		10.8kg	13.5kg	9.6kg	10.8kg	13.5kg

型号		HXY65360-7.5	HXY65360-15	HXY65360-30	HXY65500-5	HXY65500-10
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~360V	0~360V	0~360V	0~500V	0~500V
	电流	0~7.5A	0~15A	0~30A	0~5A	0~10A
	功率	0~750W	0~1.5kW	0~3kW	0~750W	0~1.5kW
	效率	≤93%	≤93%	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	60mVrms	60mVrms	60mVrms	75mVrms	75mVrms
	P-P (20Hz-20MHz)	375mVpp	375mVpp	375mVpp	480mVpp	480mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232或RS485
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×455mm×88mm 标准机箱，高度2U
重量		9.6kg	10.8kg	13.5kg	9.6kg	10.8kg

型号		HXY65500-20	HXY65750-3.5	HXY65750-7	HXY65750-14
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~500V	0~750V	0~750V	0~750V
	电流	0~20A	0~3.5A	0~7A	0~14A
	功率	0~3KW	0~750W	0~1.5kW	0~3KW
	效率	≤93%	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	75mVrms	120mVrms	120mVrms	120mVrms
	P-P (20Hz-20MHz)	480mVpp	780mVpp	780mVpp	780mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232或RS485
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×455mm×88mm 标准机箱，高度2U
重量		13.5kg	9.6kg	10.8kg	13.5kg

型号		HXY651000-2.5	HXY651000-5	HXY651000-10
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~1000V	0~1000V	0~1000V
	电流	0~2.5A	0~5A	0~10A
	功率	0~750W	0~1.5kW	0~3KW
	效率	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
回读精度	电压	≤±(0.1%+0.08%FS)
	电流	≤±(0.3%+0.2%FS)
	功率	≤±1.6%FS
纹波及噪声	RMS (20Hz-300kHz)	100mVrms
	P-P (20Hz-20MHz)	650mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232或RS485
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×455mm×88mm 标准机箱，高度2U
重量		9.6kg	10.8kg	13.5kg
