直流电源符号代码

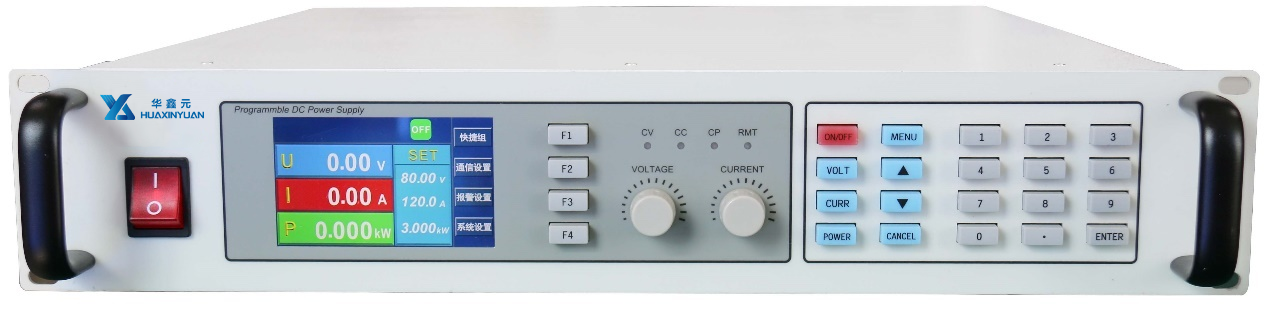

符号如下:1、直流电:DC“直流电”(DirectCurrent,简称DC),又称“恒流电”,恒定电流是直流电的一种,是大小和方向都不变的直流电,它是由爱迪生发现的。直流电源是维持电路中电压和电流稳定的装置。如干电池、蓄电池、直流发电机等。直流电源有正极和负极。正极的电势高，负极的电势低。

当两个电极与电路连接时，电路两端之间可以保持恒定的电位差，从而在外部电路中形成从正极到负极的电流。直流电源是一种能量转换装置，它将其他形式的能量转换为电能供应电路，以保持电流的稳定流动。

单靠水位高低之差不能维持稳恒的水流，而借助于水泵持续地把水由低处送往高处就能维持一定的水位差而形成稳恒的水流。与此类似，单靠电荷所产生的静电场不能维持稳恒的电流，而借助于直流电源，就可以利用非静电作用(简称为"非静电力")使正电荷由电位较低的负极处经电源内部返回到电位较高的正极处，以维持两个电极之间的电位差，从而形成稳恒的电流。直流电源中的非静电力是由负极指向正极的。当直流电源与外电路接通后，在电源外部(外电路)，由于电场力的推动，形成由正极到负极的电流。而在电源内部(内电路)，非静电力的作用则使电流由负极流到正极，从而使电荷的流动形成闭合的循环。表现电源本身的一个重要特征量是电源的电动势，它等于单位正电荷从负极通过电源内部移到正极时非静电力所作的功。当电源给电路提供能量时，所供给的功率P等于电源的电动势E与电流I两者的乘积,P=EI。电源的另一个特征量是它的内电阻(简称内阻)R0，当通过电源的电流为I时,电源内部损耗的热功率(即单位时间内产生的焦耳热)等于R0I。当电源的正、负两极没有连通时,电源处于断路(开路)状态，这时电源两电极之间的电位差在量值上即等于电源的电动势。在断路状态下，不发生非电能与电能的相互转换。当把负载电阻接到电源的两极上以构成闭合回路时，通过电源内部的电流从负极流到正极，这时，电源所提供的功率EI等于输送到外电路的功率UI(U是电源正极与负极之间的电位差)与内电阻中损耗的热功率R0I之和，EI=UIR0I。于是，当电源向负载电阻提供功率时，电源两极间的电位差U=E-R0I。
