详细介绍

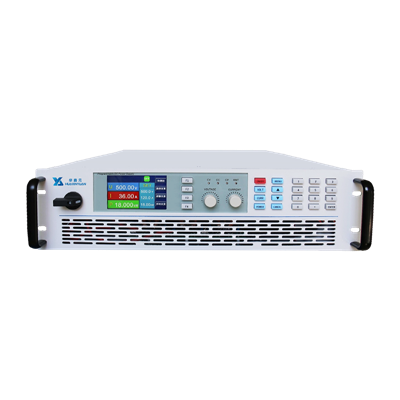

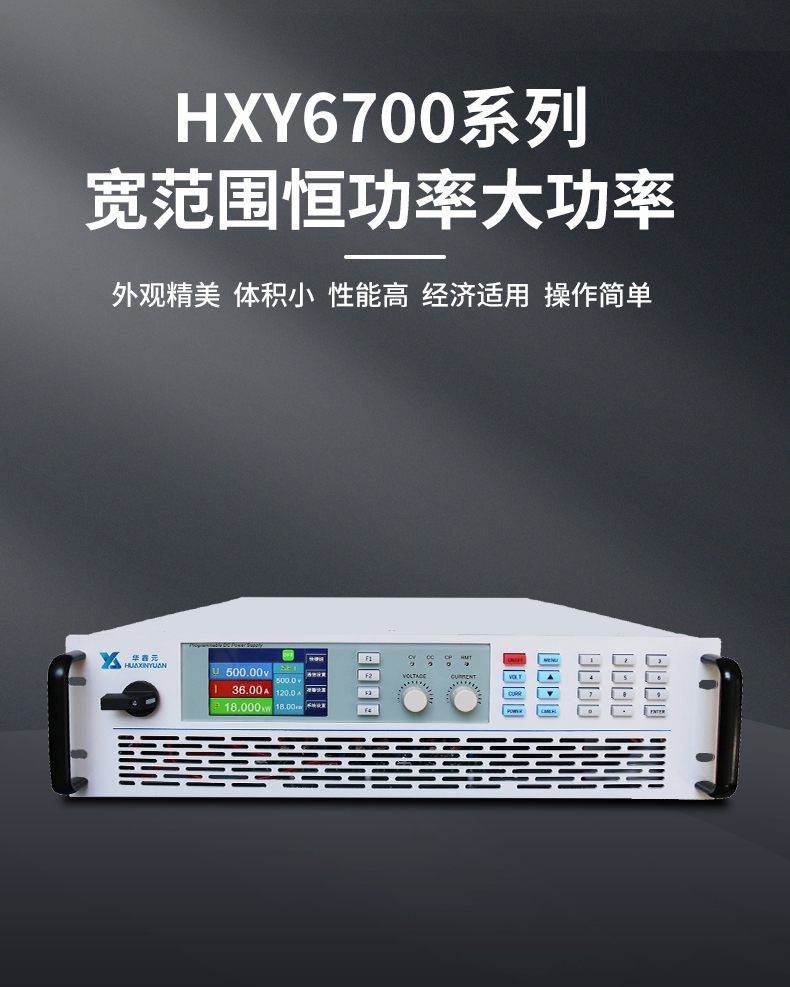

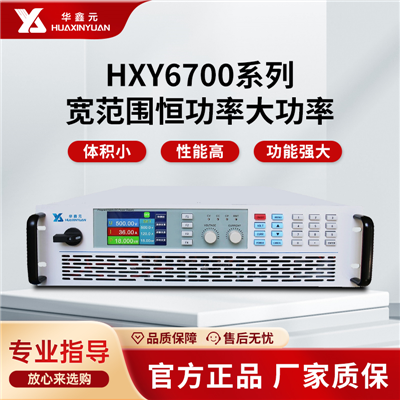

HXY6700系列宽范围恒功率直流电源

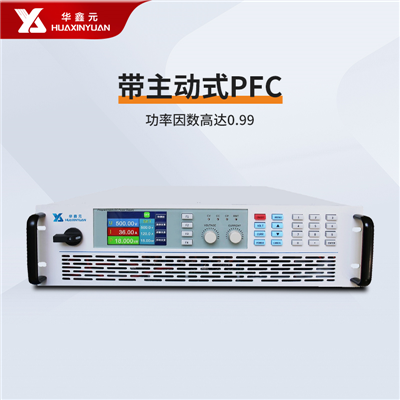

•带主动式PFC，功率因数高达0.99。

•输出的上升沿和下降沿速度可调。

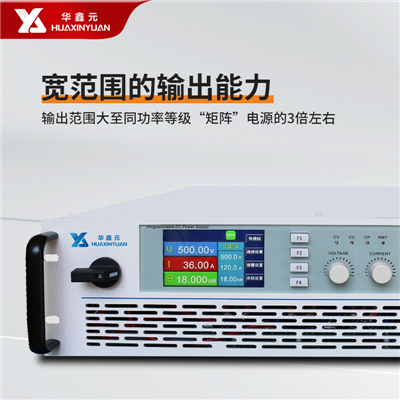

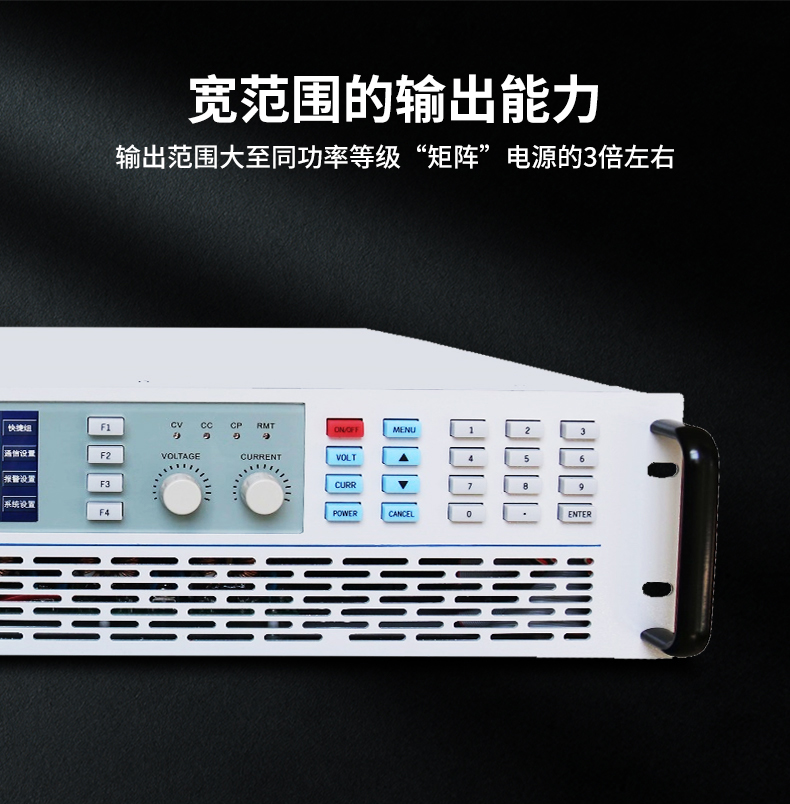

•宽范围的输出能力，输出范围大至同功率等级“矩阵”电源的3倍左右。

•采用高频LLC多谐振逆变，整机效率高达93%。

•主从模式支持并联，主动均流，可并联最多10台同型号产品。

•支持OVP,OCP,OPP,OTP保护,支持SENSE端子

反接保护。

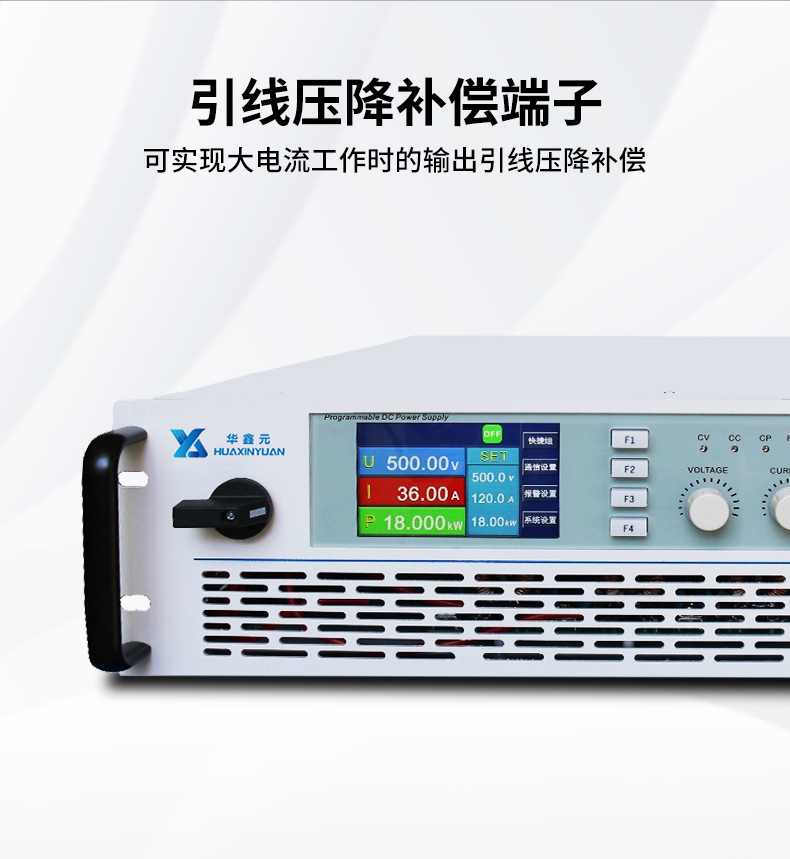

•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。

•内置函数发生器。

•配有放电电路(在1s内Uout< 10V)。

•内置多种接口,包含RS232/RS485/LAN等通讯接口。

•内置远程模拟控制接口。

•支持SCPI指令语言。

•高亮度的彩色LCD显示屏，外观精美，操作简单、直观。

•内置电压反向保护模块，可以适用于变压器、电机等各种感性负载（选配）

HX6700系列3U单机选型(支持并机)

型号		HXY67500-40	HXY67500-80	HXY67500-120
AC输入	相数	三相三线+接地
	电压	380VAC±10%
	频率	47~63Hz
	功率因数	≥0.99
DC输出	电压	0~500V 0~35V 0~40V
	电流	0~40A	0~80A	0~120A
	功率	0~6KW	0~12kW	0~18KW
	效率	≤93% ≤92% ≤92% %
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	50mVrms
	P-P (20Hz-20MHz)	350mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	50ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）

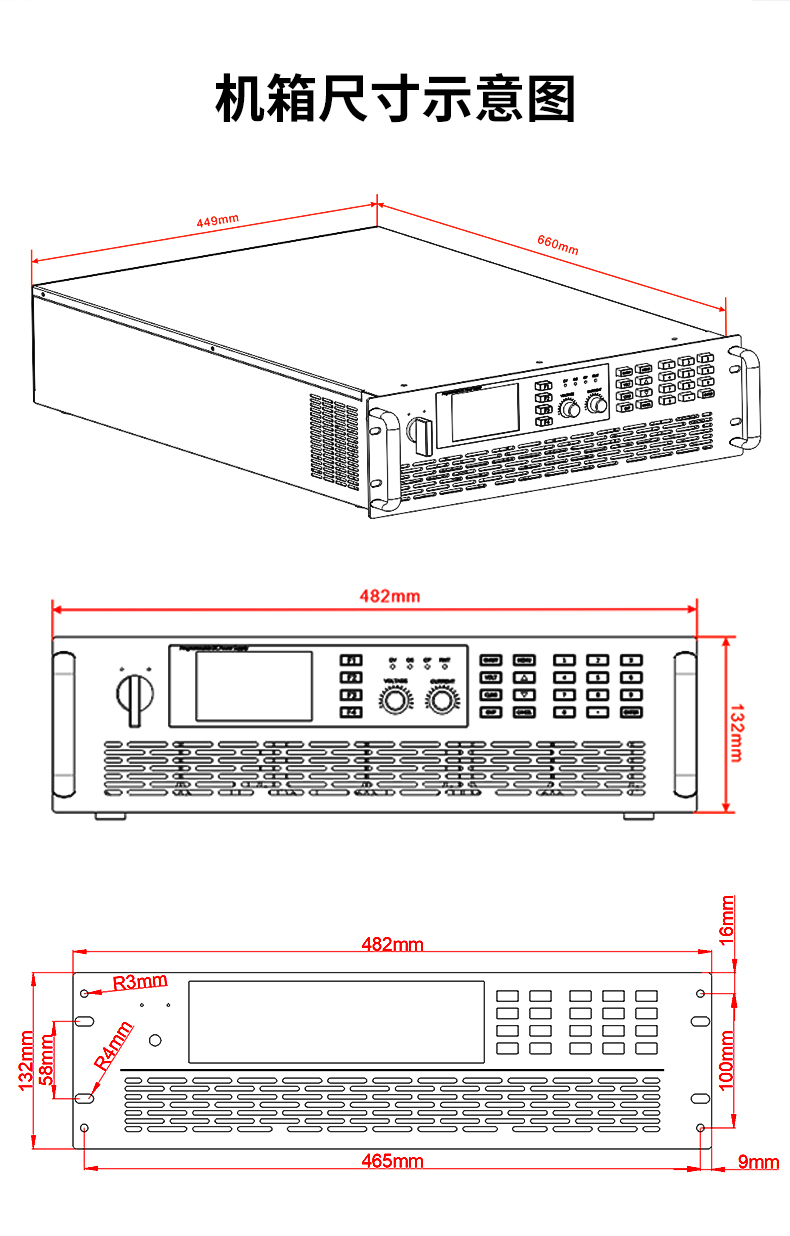

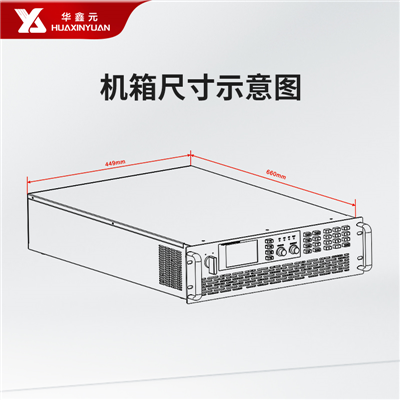

体积W×D×H(mm)		482mm×660mm×132mm 82mm×455mm×88mm 标准机箱 2U
重量		25kg	35kg	45kg 13.5kg 10.8kg

型号		HXY67800-25	HXY67800-50	HXY67800-75
AC输入	相数	三相三线+接地
	电压	380VAC±10%
	频率	47~63Hz
	功率因数	≥0.99
DC输出	电压	0~800V 0~35V 0~40V
	电流	0~25A	0~50A	0~75A
	功率	0~6KW	0~12kW	0~18KW
	效率	≤93% ≤92% ≤92% %
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	75mVrms
	P-P (20Hz-20MHz)	550mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	50ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×660mm×132mm 82mm×455mm×88mm 标准机箱 2U
重量		25kg	35kg	45kg 13.5kg 10.8kg

型号		HXY671000-15	HXY671000-30	HXY671000-45
AC输入	相数	三相三线+接地
	电压	380VAC±10%
	频率	47~63Hz
	功率因数	≥0.99
DC输出	电压	0~1000V 0~35V 0~40V
	电流	0~15A	0~30A	0~45A
	功率	0~6KW	0~12kW	0~18KW
	效率	≤93% ≤92% ≤92% %
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	100mVrms
	P-P (20Hz-20MHz)	850mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	50ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×660mm×132mm 82mm×455mm×88mm 标准机箱 2U
重量		25kg	35kg	45kg 13.5kg 10.8kg
型号		HXY671500-25	HXY671500-40	HXY672250-25
AC输入	相数	三相三线+接地
	电压	380VAC±10%
	频率	47~63Hz
	功率因数	≥0.99
DC输出	电压	0~1500V 0~35V 0~40V		0~2250V
	电流	0~25A	0~40A	0~25A
	功率	0~12KW	0~18kW	0~18KW
	效率	≤93% ≤92% ≤92% %
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	150mVrms			225mVrms
	P-P (20Hz-20MHz)	1100mVpp			1650mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	50ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×660mm×132mm 82mm×455mm×88mm 标准机箱 2U
重量		35kg	45kg	45kg 13.5kg 10.8kg

型号		HXY6780-170	HXY6780-340	HXY6780-510
AC输入	相数	三相三线+接地
	电压	380VAC±10%
	频率	47~63Hz
	功率因数	≥0.99
DC输出	电压	0~80V 0~35V 0~40V
	电流	0~170A	0~340A	0~510A
	功率	0~5KW	0~10kW	0~15KW
	效率	≤93% ≤92% ≤92% %
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	15mVrms
	P-P (20Hz-20MHz)	200mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	50ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×D×H(mm)		482mm×660mm×132mm 82mm×455mm×88mm 标准机箱 2U
重量		25kg	35kg	45kg 13.5kg 10.8kg
